球磨机有用功率与衬板提升条的关系分析

作者：红星机器 发表于： 2014-03-10 08:30:15更新于： 2020-05-30 17:53:47

杨帅军老师 红星技术工程师

获取报价

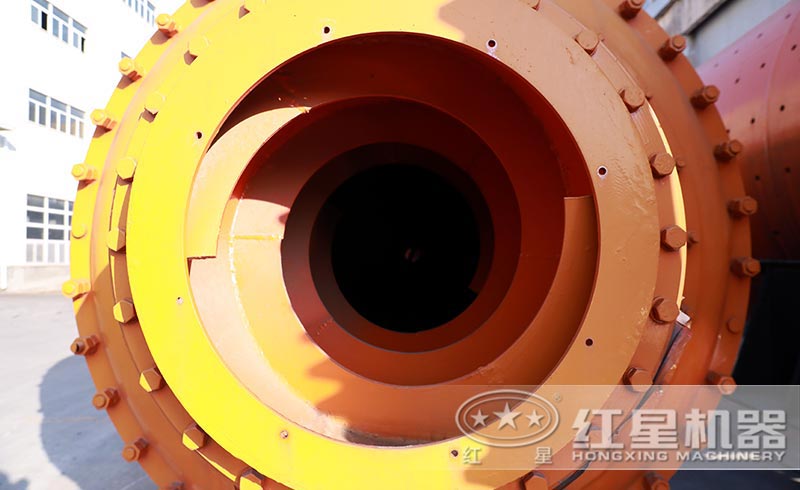

衬板是球磨机中重要的组成部件之一。除了细磨机通常使用光滑衬板外，大多数磨机使用的衬板都带有提升条，其作用是提高介质的提升力，使介质达到一个较佳的提升效果。研究表明，衬板提升条对球磨机的有用功率有很大的影响，两者之间的关系见下文详细分析。

1）提升条数量对磨机有用功率的影响

根据不同提升条数球磨机的介质运动形态分析，提升条数量越多，被提升条提起的介质数量则越多，因此磨机对介质的提升效果越好，破碎矿料的效果越好。而当采用平衬板（即没有提升条）时，球与衬板间则存在较大的相对滚动，当球球上升到较高位置时，钢球表现为泻落。

衬板的长度、宽度及磨球的直径不同时，所需提升条的数量则不同，因此提升条的数量应根据球磨机的规格和类型来选取。

2）提升条高度对磨机有用功率的影响

提升条高度的增加有利于提高磨机对介质的提升效果。在确定提升条高度时，提升条高度应与钢球直径相匹配，同时也应考虑铸造工艺、生产成本及磨损等因素。建议提升条高度采用1~3倍磨料或介质的平均半径。

3）提升条形状对磨机有用功率的影响

提升条的几何形状对磨机效率及其自身的磨损影响较大。合理的提升条结构，能将磨矿介质提升到理想的高度。目前生产中所使用的磨机，只有细磨机使用平衬板，其他磨机都选带有一定角度的提升条。具有一定角度的提升条可以更好地提高介质提升力及磨矿效率，并减少研磨死角，防止衬板断裂。
