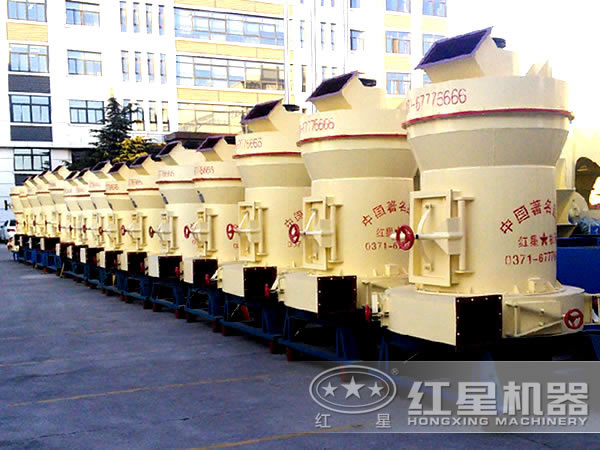

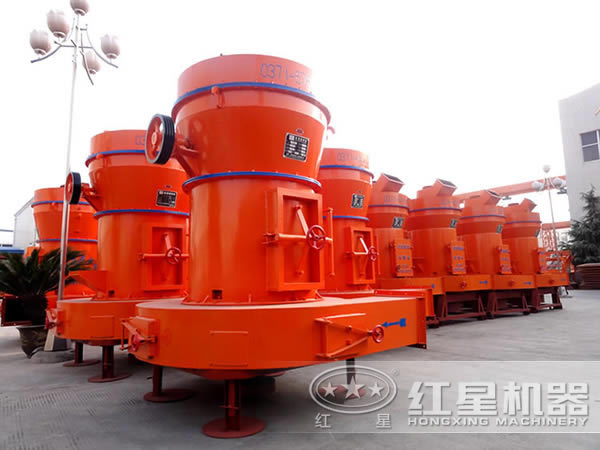

高强磨粉机适用于粉碎重晶石、石灰石、陶瓷、矿渣；适用于莫氏硬度不大于9.3级，湿度在6%以下的非易燃易爆的矿山、冶金、化工，建材等行业280多种物料的高细制粉加工；成品粒度在80-425目范围调节通过机内增加的特殊装置，可生产出30-80目的粗粉。高强磨粉机简称高强磨，是红星机器推出的一种新型磨粉机。该大型磨粉机适用于大型火力发电厂脱硫和钢厂脱硫。目前市场应用较广的有：高强96、高强95、高强93、高强86、高强83等型号。

高强磨粉机整机工作过程（粉磨物料过程）：大块状物料经颚式破碎机破碎到所需粒度后，由提升机将物料送至储料斗，再经振动给料机将料均匀、定量、连续地送入主机磨室内进行研磨，粉磨后的粉子被风机气流带走，经分析机进行分级，符合细度的粉子随气流经管道进入大旋风收集器内，进行分离收集，再经出粉管排出即为成品粉。气流再由大旋风收集器上端回风管吸入鼓风机。本机整个气流系统是密闭循环的，并且是在正负压状态下循环流动的。

1、在磨室内因被磨物料有一定的含水量，研磨时产生热量导致磨室内气体蒸发改变了气流量。以及整机各管道结合处不密封，外界气体被吸入，是循环气流风量增加，为此通过调整风机和主机间的余风管来达到气流的平衡，并将多余的气体导入布袋除尘器内，把余气带入的细粉子收集下来，余气被净化后排出。

2、主机工作过程是通过传动装置带动中心轴转动，轴的上端连接着梅花架，架上装有磨辊装置并形成摆动支点，其不仅围绕中心旋转，同时磨辊在磨环内公转的同时，磨辊本身因摩擦作用而自转。梅花架下端装有铲刀系统，其位置处于磨辊下端，铲刀与磨辊同转过程中把物料铲抛喂入磨辊与磨环之间，形成垫料层，该料层受磨辊旋转产生向外的离心力（即挤压力）将物料碾碎，即由此而达到制粉目的。

高强磨粉机也有与众不同的收粉系统。传统磨粉机用大直径短锥体的单筒旋风收尘器来实现固气分离，用小直径的旋风收尘器来回收余气中的细粉。这种又粗又短的旋风收尘器对于回收325目以上的细粉效率较低，当粉体细到1250目时，收粉效率只有50% ~ 55%，这显然不能满足加工超细粉的要求。高强磨粉机采用小直径长锥体的组合式高产旋风收尘器，它对1250目超细粉的回收效率高达95%以上，而对325目粉体的回收率可达99%。余粉的收集采用脉冲式滤袋收尘器，用引风机使风送循环系统处于负压状态，避免超细粉外泄。
