近几年城市化进程和基础设施建设的发展非常快速，对石料、砂石骨料的需求也持续增长，专业岩石加工设备破碎机也迎来了发展的高峰期，各破碎机设备及破碎机制造厂家如雨后春笋一样纷纷破土而出，颚式破碎机市场一时火爆异常。

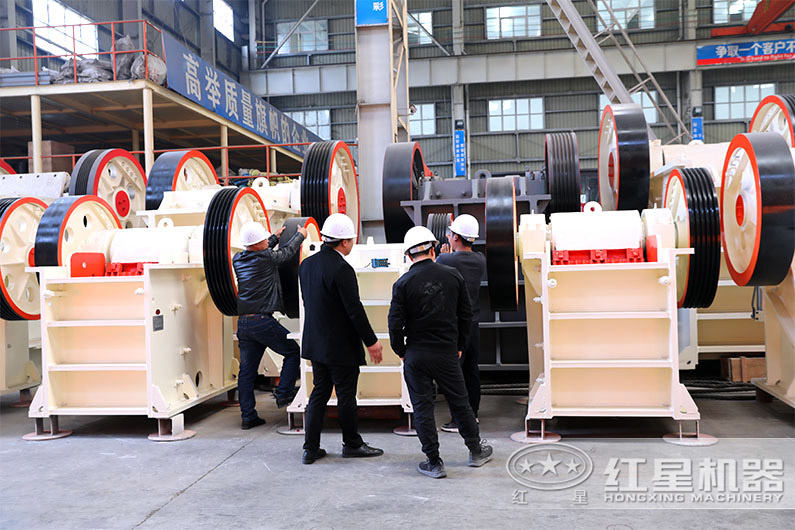

复摆颚式破碎机动颚上端直接悬挂在偏心轴上，作为曲柄连杆机构的连杆，由偏心轴的偏心直接驱动，动颚的下端铰连着推力板支撑到机架的后壁上。当偏心轴旋转时，动颚上各点的运动轨迹是由悬挂点的圆周线（半径等于偏心距），逐渐向下变成椭圆形，越向下部，椭圆形越偏，直到下部与推力板连接点轨迹为圆弧线。由于这种机器中动颚上各点的运动轨迹比较复杂，故称为复杂摆动式颚式破碎机。

颚式破碎机（颚破）分简单摆动颚式破碎机和复杂摆动颚式破碎机两种类型，它们的工作原理很相似，动颚的运动轨迹有较大的差别。简单摆动颚式破碎机，因动颚是悬挂在支承轴上，所以当动颚作往复运动时，动颚上各点的运动轨迹都是圆弧形，而且水平行程上小下大，而以动颚的底部（排矿口处）为大。由于落入破碎机的矿石，上部均为大矿块，往往达不到矿石破碎所必需的压缩量，故上部的大块矿石，需反复压碎多次，才能破碎。破碎负荷大都集中在破碎机的下部，整个颚板没有均匀工作，从而降低了破碎机的生产能力。同时这种破碎机的垂直行程小，磨剥作用小，排矿速度慢。但颚板的磨损较轻，产品过粉碎少。复杂摆动颚式破碎机，由于其动颚又是曲柄连杆机构的连杆，在偏心轴的带动下，动颚上点的运动轨迹近似椭圆形，椭圆度是上小下大，其上部则近似圆形。

与简摆式相比较，复摆颚式破碎机在破碎行业更受欢迎，其优点是：质量较轻，构件较少，结构更紧凑，破碎机内充满程度较好，所装物料块受到均匀破碎，加以动颚下端强制性推出成品卸料，故生产率较高，比同规格的简摆颚式破碎机的生产率高出20-30%；物料块在动颚下部有较大的上下翻滚运动，容易呈立方体的形状卸出，减少了像简摆式产品中那样的片状成分，产品质量较好。

这种破碎机的水平行程正好与简摆颚式破碎机相反，其上部大下部小，上部的水平行程约为下部的1.5倍，这样就可以满足破碎机上部大块矿石破碎所需的压缩量。同时整个动颚的垂直行程都比水平行程大，尤其是排矿口处，其垂直行程约为水平行程的3倍，有利于促进排矿和提高生产能力。实践表明，在相同条件下，复摆颚式破碎机的生产能力比简摆颚式破碎机高30%左右。但颚板的磨损快，产品过粉碎严重。
