介绍磨粉设备的关键部件设计

作者：红星机器 发表于： 2012-08-25 18:25:37

杨帅军老师 红星技术工程师

获取报价

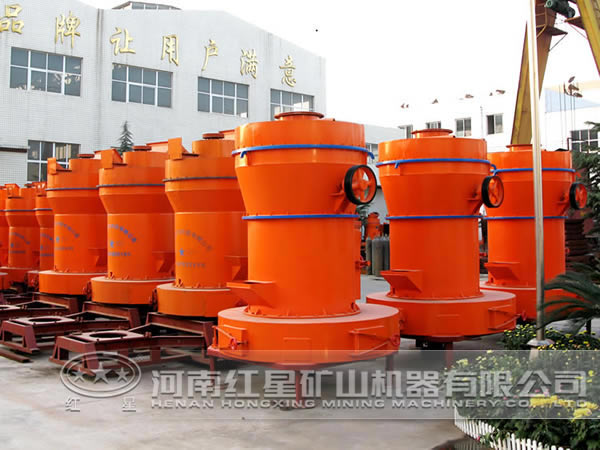

螺旋搅拌器是磨粉设备的关键部件，红星生产的磨粉机采用组装螺旋体结构和螺旋环片结构，较好地解决了设备启动问题和磨损问题。螺旋参数，包括螺旋外径、螺旋导程和螺旋头数是影响整个磨机的主要性能参数。螺旋外径的确定原则是螺旋外径至筒体内壁的间隙应满足不卡球，充分利用能量传送给介质球运动和筒壁磨损低，该间隙大小还与转速、介质尺寸和螺旋升角有关。螺旋升角会直接影响介质运动规律，确定的原则应是介质径向速度和切向速度的比例分配。螺旋升角在螺旋面上自内向外逐渐变小，设计时一般取螺旋中径处升角。

螺旋头数的选择主要考虑了能量的输送频率，同时也考虑了螺旋体的受力情况及设备稳定性，设计时宜取双头螺旋。

近些年，河南红星机械专家在多方面研究磨粉设备的类型和用途后设计出了一种名为CGM60-B型锥摆式搅拌磨机，该设备是主要由传动机构、筒体、机架、摆轴和搅拌锥等组成，其特点是摆锥机构的特殊设计，由于磨机增加了搅拌锥周期性的偏摆运动，改变了介质的运动轨迹，增加了对介质的挤压、剪切和磨损。大大提高了磨机磨粉效率，与同等容积搅拌磨相比输出功率要大得多。针对超细粉碎过程发热较大的特点，采用中心冷却方式，其效果要比外壳冷却好得多，并且在生产中取得了很好的经济效益和社会效益。
