自循环超细磨粉机筒体结构介绍

作者：红星机器 发表于： 2012-08-09 09:43:20

杨帅军老师 红星技术工程师

获取报价

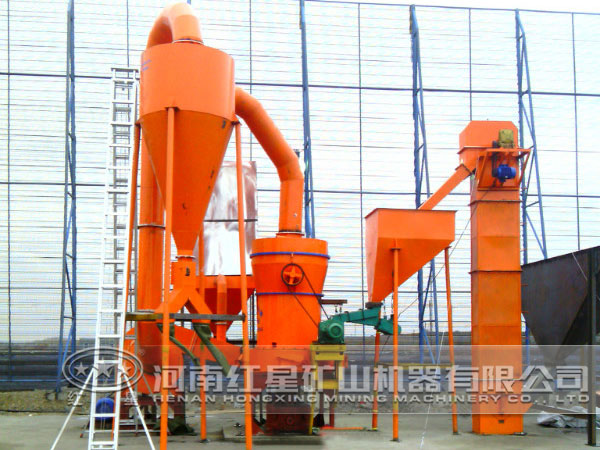

河南红星机械针对我国的矿石物质的特点，结合我国的机械加工水平和耐磨材料的发展水平，研制开发出具有自主知识产权的新型超细粉碎设备——自循环超细磨粉机，超细磨粉机因市场因素逐渐渗入高技术领域，经小型试验扩大试验研究表明其结构设计合理，该设备是目前新型成套选矿设备的主要设备之一。目前我国的经济基础发展较为迅速，在这一良好的基础条件下，开展工业化应用研究有望实现该设备与技术的产业化，对我国金属矿山，水泥行业矿石的超细粉碎具有广泛的应用前景。

自循环超细磨粉机由大筒体、小滚筒、大筒体支承装置、小滚筒支承装置、传动机构、给矿装置、排矿装置八部分组成。大筒体为铸钢厚壁筒，内面有耐磨衬板，外表面有滚圈、齿圈。大筒体长度大时，可由多段筒体用螺钉连接而成。大筒体通过滚圈支承在大筒体支承装置上。电机带动减速器，再通过齿轮带动大筒体转动。小辊筒为一锥台形厚壁筒体，表面为耐磨衬板，半锥角由给矿粒度决定。小辊筒通过法兰连接于主轴上，主轴两端支承于小辊筒支承装置上。电机带动减速器，再通过主轴带动小辊筒转动。小辊筒位于大筒体的内部，大筒体与小辊筒之间的间隙通过小辊筒支承装置中的螺杆调节。压缩弹簧提供给小棍筒适当的压力，也可以由液压机构来代替压缩弹簧。大筒体支撑装置由机座，轴承，滚轴组成，各滚轴与大筒体的滚圈相接。小棍筒支撑装置由支座，轴承座，压缩弹簧组成，适当的压力由螺帽的上下进行调节。
